一、概述
該泵適用于干油集中潤滑系統中，向干油潤滑裝置的貯油器內填充潤滑脂的電動加油泵。該泵為不帶貯油桶帶桶 蓋型，直接放在 200L 油桶上，可以單獨操作，與相應的電控裝置連接可以實現電動潤滑泵的自動補脂。該泵為內藏式 柱塞容積泵，采用蝸輪蝸桿減速傳動，運轉平穩，輸出壓力高，出口處設置調壓安全閥具有過載保護作用。
二、技術參數
|
型 號
|
公稱壓力 MPa
|
加油量 L/h
|
柱 塞 泵
|
電機功率 KW
|
減速箱
加油量 L
|
重量 Kg
|
|
轉速 r/min
|
減速比
|
|
DJB-V70
|
3.15
|
70
|
56
|
1.25
|
0.37
|
0.35
|
55
|
使用介質為錐入度 265～385(25℃，150g)1/10mm 的潤滑脂(NLGI0#～2#)。

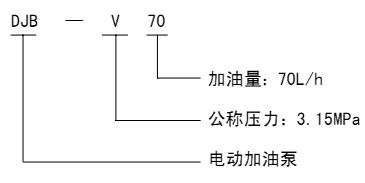

三、型號說明
四、工作原理
由垂直安裝的電機經蝸桿帶動蝸輪回轉，在蝸輪端面上裝有偏心軸，通過曲柄連桿帶動柱塞上下往復運動，由活 塞內部及管帽內單向閥的作用完成吸壓油過程，經輸油膠管向外輸送。

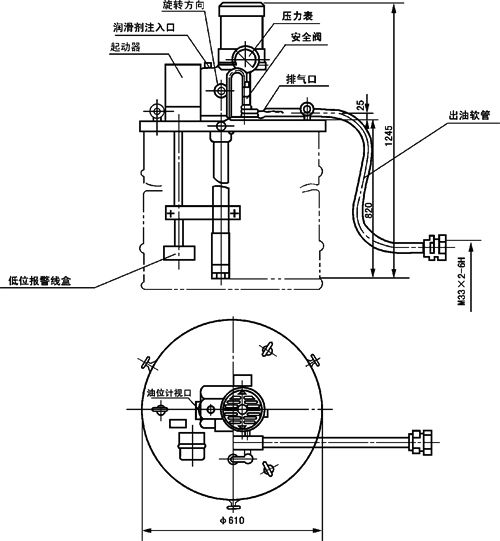

五、外形尺寸
DJB-V70A 帶液位控制型電動加油泵外形圖
六、使用說明
1、按旋向箭頭方向接線旋轉。
2、輸送的潤滑脂必須干凈、質地均勻，在規定牌號范圍內。
3、首次使用前應向減速箱內注入潤滑油(N220)至規定油面。
4、加油泵首次啟動后，應先打開放氣閥，正常出油后關閉。
5、不許在桶內無油脂的情況下空運轉。
七、訂貨說明
如需帶貯油桶，訂貨時必須在合同中注明。 |
