一、概述
DXZ系列電動干油站適用于公稱壓力為10MPa,潤滑頻率低，配管長度在100 米以下，潤滑點在300點以下的雙線式干油集中潤滑系統中，作為供送潤滑脂的 輸送裝置。對于無自動控制要求的重型、礦山小型設備中的干油集中潤滑系統尤為適宜。

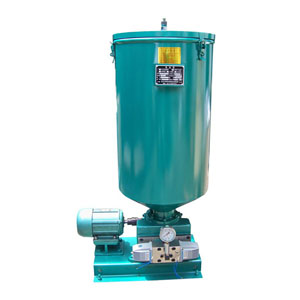

該系列電動干油站是一種由電動機驅動，經減速機帶動柱塞泵而排出潤滑脂的供油裝置。一般與雙線給油器配用，由安裝在管路末端的壓力操縱閥控制電磁閥的換向或停車，實現交替向系統主管供脂或停車的功能。
二、技術參數
|
型 號
|
公稱壓力
MPa
|
給油量
mL/min
|
貯油器容積
L
|
電動機功率
kw
|
電磁鐵型號
適用電源
|
重量
kg
|
|
DXZ-100
|
10
|
100
|
50
|
0.37
|
MFJ1-4.5TH
50HZ、220V
|
154
|
|
DXZ-315
|
315
|
75
|
0.75
|
200
|
|
DXZ-630
|
630
|
120
|
1.1
|
238
|
使用介質為錐入度250～350(25℃，150g)1/10mm的潤滑脂(NLGI0#-2#)。

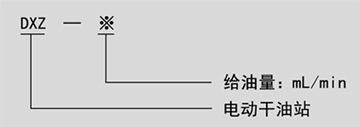

三、型號說明

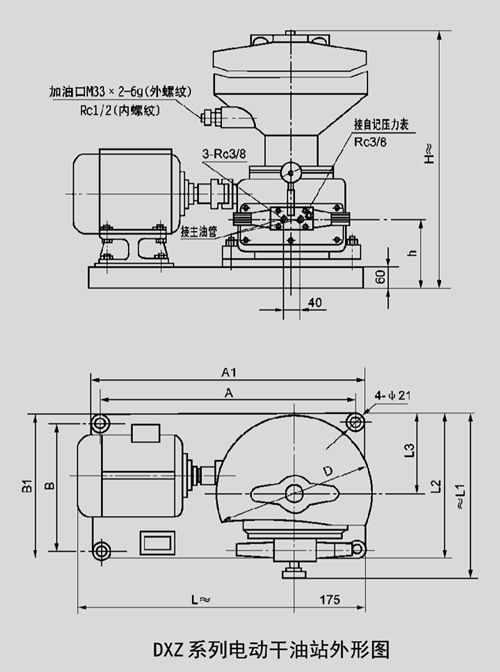

四、外形尺寸
|
型 號
|
A
|
A1
|
B
|
B1
|
h
|
D
|
L≈
|
L1≈
|
L2
|
L3
|
H≈
|
|
最高
|
最低
|
|
DXZ-100
|
460
|
510
|
300
|
350
|
151
|
408
|
406
|
414
|
368
|
200
|
1330
|
925
|
|
DXZ-315
|
550
|
600
|
315
|
365
|
167
|
474
|
434
|
392
|
210
|
1770
|
1165
|
|
DXZ-630
|
508
|
489
|
1820
|
1215
|
五、使用說明
1、該系列電動干油站應安裝在室內，灰塵少，便于補脂、調整、檢查、維修和拆洗等都方便的場合。如在室外或環境惡劣的場合使用時，必須采取防護措施。
2、該系列電動干油站應盡可能布置在系統的中心位置，縮短系統配管長度，保持最低壓力降，使泵能產生足以克服潤滑點阻力的壓力。
3、使用前必須先向干油站減速箱內注入50#機械油至油標規定液面。
4、向貯油器內補脂必須使用DJB-200或DJB-V400型電動加油泵，從貯油器的加油口通過精度不低于0.2mm的過 濾網加入，注意在貯油器內無潤滑脂時嚴禁啟動電機運轉。
5、電磁換向閥上留有連接接口為Rc3/8的自記壓力表接口，如不需要時可用R3/8螺塞堵死。
6、電磁換向閥上的調壓閥，可以在0-1OMPa范圍內任意調節，在使用時不允許超過泵的公稱壓力(10MPa)。
7、干油站初用二個月后必須拆下電磁閥二端電磁鐵，檢查接合面處是否有潤滑脂從頂桿密封處滲出，如有滲漏應及時更換密封件以免燒壞電磁鐵，以后也應經常檢查。 |
