一、概述

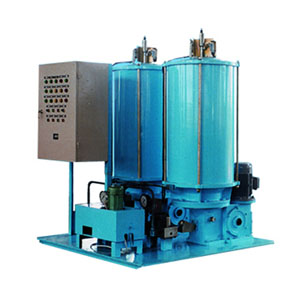

        SZB-L(U)型雙排式電動潤滑泵裝置是由兩臺電動潤滑脂泵、換向閥、集成塊及管路附件等組成。在同一底座上安 裝有兩臺電動潤滑脂泵，一臺工作，一臺備用，雙泵可以自動切換，通過換向閥接通運轉著的泵的回路，不影響系統 的正常工作。兩臺泵也可以同時工作。它具有壓力高、流量大、遠距離輸脂、安全可靠等特點。貯油桶具有油位自動 報警系統。

        該泵主要適用于配置頻率高、潤滑點多、配管長度長、分布范圍廣、公稱壓力為40MPa的雙線干油集中潤滑系統， 配管方式為終端式。配以相應的電控系統，則能實現全自動控制，并對系統實現監視。

二、技術參數

使用介質為錐入度不低于220?285（20℃，150g）1/10mm的潤滑脂。

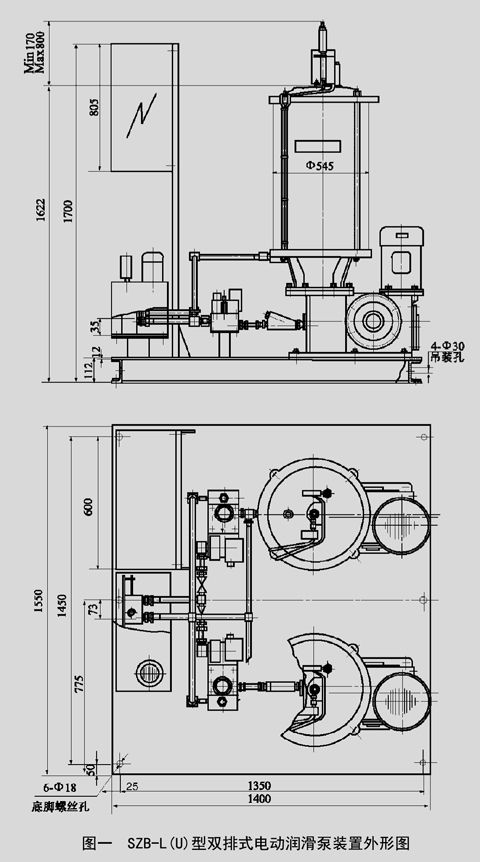

三、外形尺寸(見圖一)

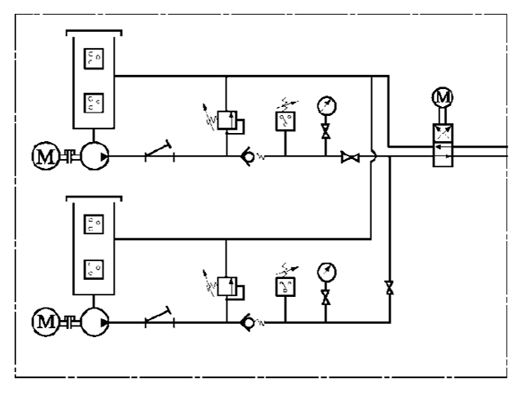

四、圖形符號

五、使用說明

        本產品應安裝在室內，灰塵少、振動小的干燥場所，用地腳螺栓固定在基礎上，其周圍應留有操作空間。安裝位置應便于補給潤滑脂、調試、檢查、拆卸和維修等都方便的場合。

        使用前須向柱塞泵的減速機腔注入潤滑油（推薦工業齒輪油N220)，達到油位計紅線的位置。一般新潤滑泵工作200小時后應更換潤滑油，以后每隔2000小時定期更換新油，并要經常檢查油質情況，若發現油質劣化，則應縮短更換周期。

        向貯油器內充填潤滑脂，必須使用加油泵從潤滑脂補給口加入。使用的潤滑脂應清潔，不允許有雜物、污物、灰塵、氣泡等存在。電動潤滑泵的回轉方向是單向的，必須使柱塞泵主軸(蝸輪軸)的回轉方向與箭頭指示方向一致。在 電動機接線時，應注意這一點。

        溢流閥的標準調定壓力為20MPa。

        接線盒電控原理詳見電器說明書。
