一、概述

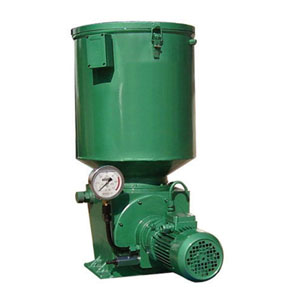

        DRB-P(BS-B)系列電動潤滑泵適用于潤滑頻率高，配管長度長，潤滑點密集的單、雙線干稀油集中潤滑系統中，作為供送潤滑脂的輸送裝置。還可配備移動小車、膠管、油槍和電纜組成移動式電動潤滑泵裝置，適用于潤滑頻率低，潤滑點少，給油量大，不便于采用集中潤滑的單機設備，進行移動供脂潤滑。

        該系列潤滑泵為電動高壓柱塞式。工作壓力在公稱壓力范圍內可任意調整，有雙重過載保護。貯油桶具有油位自動報警裝置，潤滑泵若配備電氣控制箱能實現雙線集中潤滑系統全自動控制，并對系統實現監視。

二、技術參數

使用介質為錐入度不低于220（25℃，150g）1/10mm的潤滑脂（NLGI0#-3#）和粘度等級大于N68的潤滑油。

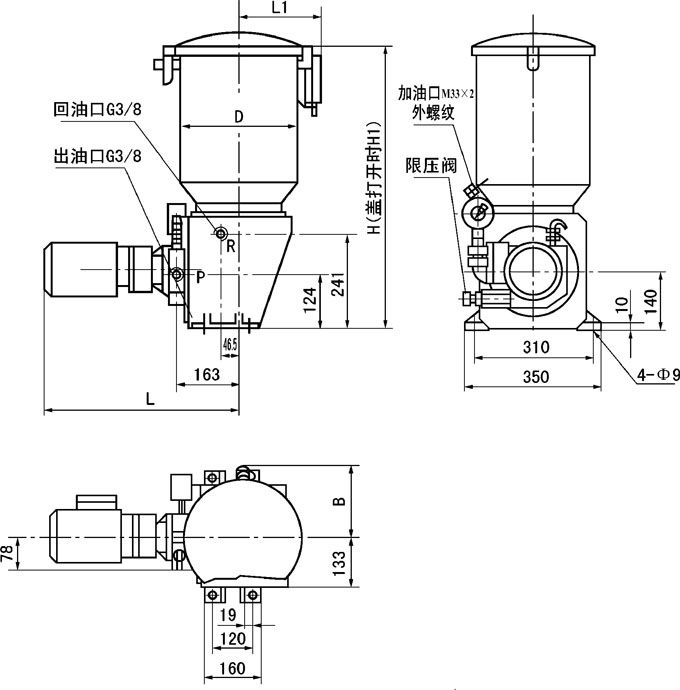

三、外形尺寸

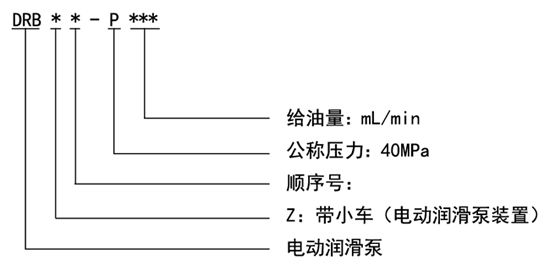

四、型號說明

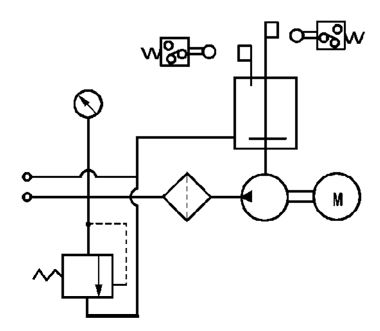

五、圖形符號

六、工作原理

        減速電機固定于帶泵裝置的連接法蘭上，通過驅動偏心軸帶動滑叉作直線往復運動，并帶動螺旋壓油板和刮油板順時針?lè)较蛐D(zhuǎn)（使用潤滑油無此機構），經攪動變軟的潤滑脂均勻地被壓到泵裝置吸油口周圍。

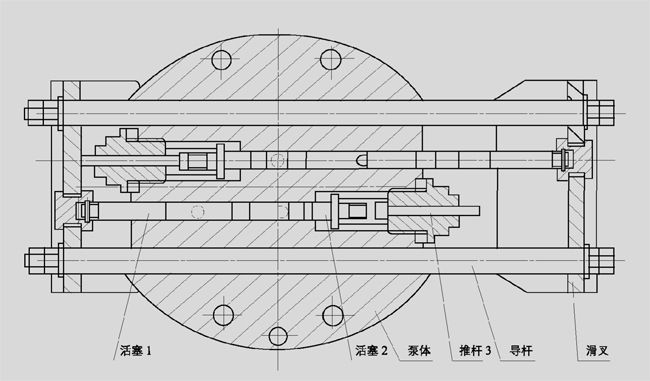

        泵體內有二組活塞，每組活塞由1工作活塞和2控制活塞組成，當一組活塞中的工作活塞完成吸油過程時，另一組 活塞中的工作活塞則把潤滑脂壓向出油口。如下圖所示，當滑叉向左運動時，上組活塞完成吸油，下組活塞完成壓油， 開始新的工作循環。這時下組活塞1、2向左運動，活塞2在彈簧力作用下到達極限位置關閉出口，而活塞1繼續向左 運動，這時活塞2和1之間形成真空，其真空度隨活塞1的左移不斷增大，滑叉運動到極限位置活塞1打開吸油口，潤 滑脂從吸油口吸入，如彈簧力不足，沒將活塞2推到極限位置，此時推桿3會在滑叉的推動下強制地把活塞2壓到極限 位置，同時上組活塞1、2、3向左運動，活塞1先關閉吸油口，被吸入的潤滑脂在活塞1的推動下向左移動，當活塞2 把出油口打開時，活塞2和推桿3的運動也就停止，活塞1繼續左移，把潤滑脂從出油口壓出，活塞1、2接觸滑叉也 已運動到極限位置完成半個循環的工作，如此周而復始地循環，二組活塞交替地將潤滑油脂從出油口壓送出來，壓出 的潤滑脂經泵裝置連接法蘭上的過濾器過濾后向系統供送。

七、使用說明


        1、該系列電動潤滑泵應安裝在室內，灰塵少，便于補脂、調整、檢查、維修、拆洗等都方便的場合，并應盡可能 布置在系統的中心位置，縮短系統配管長度，保持最低壓力降，使泵能產生足以克服潤滑點背壓的壓力。如安裝在室 外或環境惡劣的場合使用時，必須采取防護措施。

        2、泵調壓閥的設定壓力，可以在0?40MPa范圍內任意調整，在使用時不允許超過泵的公稱壓力(40MPa)。

        3、泵出油口處過濾器的過濾網要定期清洗，防止堵塞。

        4、若由于系統某種故障原因，使壓力達到約50MPa時，保險片即破裂，要查明原因并排除后再裝入新的保險片。

        5、向貯油器內補充潤滑脂必須使用DJB-V70型或DJB-V400型電動加油泵從貯油器的補脂口加入。

        6、貯油器內薄膜式容量指示器只適用于潤滑脂，使用介質為潤滑油時，必須調換成浮球式容量指示器。

        7、電動減速機初使用二個月必須從排氣塞孔補充適量的3#二硫化鉬潤滑脂，以后每隔四個月補充一次。

        8、該系列電動潤滑泵為室內安裝型。

八、訂貨須知

        1、訂購移動式電動潤滑泵裝置，必須在合同中注明所配膠管長度及電纜長度，不注的均按電纜10米，膠管3米供貨

        2、本系列電動潤滑泵配用以下三種形式標準電控箱，可根據不同控制要求選擇訂購。

              GDK01型無監控電控箱

              GDK02型有監控電控箱

              GDK03型有監控，全自動控制電控箱

        3、該系列電動潤滑泵為短時間間隔工作制，用戶如需長時間連續工作請?jiān)诤贤凶⒚鳌?/p>
