一、用途
DEA-2E 型電氣控制箱，用于自動控制一套由 U- ※※ AE 終端式電動干油潤滑系統，在油泵經過任意的間隔時間后、 自動地使油泵運轉，給油完成后自動停止。
控制箱能發出“供油時間延長”、“油箱液位低”、“超負載運轉”三種故障信號。設有一組外部接點，可向主機或 主控室發送潤滑系統運轉狀況（停止、運轉、故障）信號。

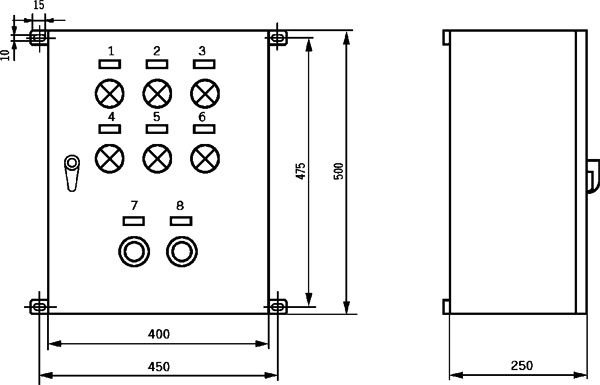

二、外形尺寸
三、標牌符號及文字
|
序號
|
符號
|
標牌文字
|
序號
|
符 號
|
標牌文字
|
|
1
|
1HL
|
電源
|
5
|
5HL
|
油箱液位低
|
|
2
|
2HL
|
停止
|
6
|
6HL
|
超負荷運轉
|
|
3
|
3HL
|
運轉
|
7
|
SO
|
任意運轉
|
|
4
|
4HL
|
供油時間延長
|
8
|
S1
|
故障復位
|

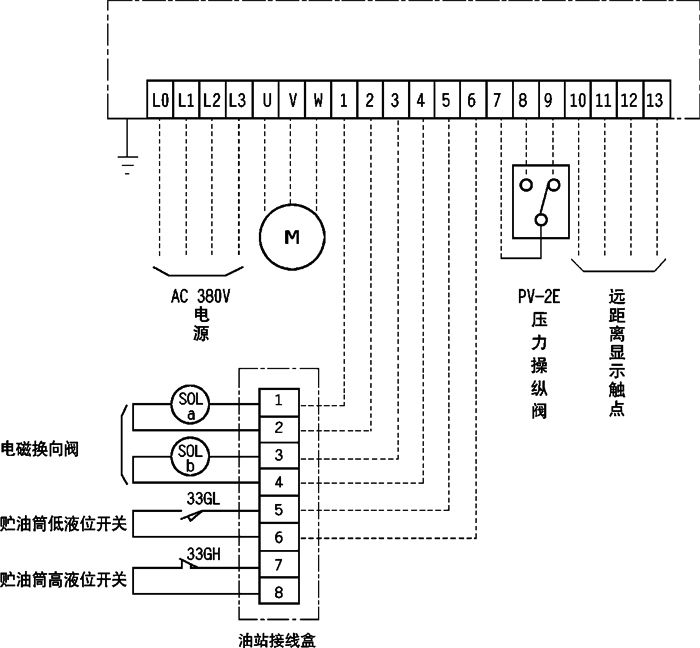

四、DEA-2E型電氣控制箱接線端子圖
五、使用說明
1、適用于主電源 3N 50Hz AC 380V。
2、適用環境溫度 -10℃～40℃,濕度 90%。
3、周圍環境無導電的介質（氣體、液體）。
4、垂直安裝，其傾斜度不大于 5°。 |
