一、概述
VSN-KR型雙線分配器上下面均有出油口，分配器活塞正反向動作時分別從上面和下面的出油口排出潤滑脂，也可以從指示桿的動作直接觀察分配器的工作情況，還可以通過調整螺釘在規定范圍內調整各出油口的給油量。
該型分配器適用于公稱壓力為40MPa的雙線式干油集中潤滑系統中，作為一種計量給油裝置。它在兩條供油主管交替的供油壓力作用下，直接由供油的壓力控制活塞動作給油，完成向潤滑點定量分潤滑脂的功能。
二、技術參數
|
型 號
|
公稱壓力
MPa
|
動作壓力
MPa
|
額定給油量
mL/循環
|
調整螺釘每轉
一圈調整量mL
|
|
VSN※-KR
|
40
|
≤1.5
|
0～1
|
0.05
|
使用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂（NLG10#～2#）或粘度等級大于N68的潤滑油；使用環境溫度為-10～80℃；如使用介質為潤滑油時，請在20MPa壓力下使用。

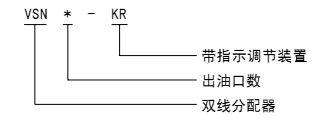

三、型號說明
|

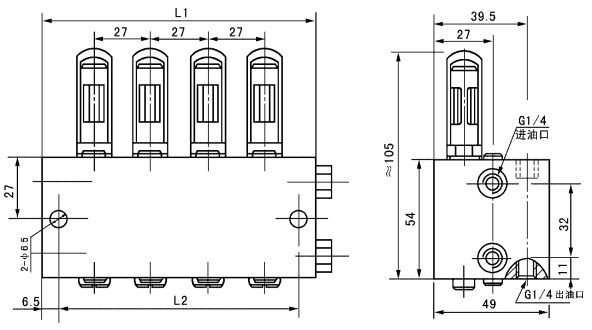

型 號
|
VSN2-KR
|
VSN4-KR
|
VSN6-KR
|
VSN8-KR
|
|
L1
|
48
|
75
|
102
|
129
|
|
L2
|
35
|
62
|
89
|
116
|
五、訂貨須知
分配器安裝使用環境溫度在 -10～80℃以外的必須在訂貨合同中注明，以便供貨時提供耐低、高溫油封。 |
