一、概述
VSKV-KR型雙線分配器正面設上下二排出油口，分配器活塞正反向動作時分別從上排和下排的出油口排出潤滑脂。還可以從指示桿的動作直接觀察分配器的工作情況，并可通過調整螺釘在規定范圍內調整出油口的給油量。
該型分配器適用于公稱壓力為40MPa的雙線式干油集中潤滑系統中，它在兩條供油主管交替的供油的壓力作用下，直接由供油壓力控制活塞動作給油，完成向潤滑點定量分配潤滑脂的功能。
二、技術參數
|
型 號
|
公稱壓力
MPa
|
動作壓力
MPa
|
額定給油量
mL/循環
|
調整螺釘每轉
一圈調整量mL
|
|
VSKV※-KR
|
40
|
≤1.5
|
0～1.5
|
0.05
|
使用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂（NLG10#～2#）或粘度等級大于N68的潤滑油；使用環境溫度為-10～80℃；使用介質為潤滑油時，請?jiān)?0MPa壓力下使用。

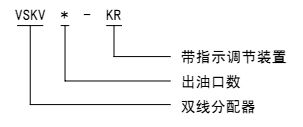

三、型號標注說明

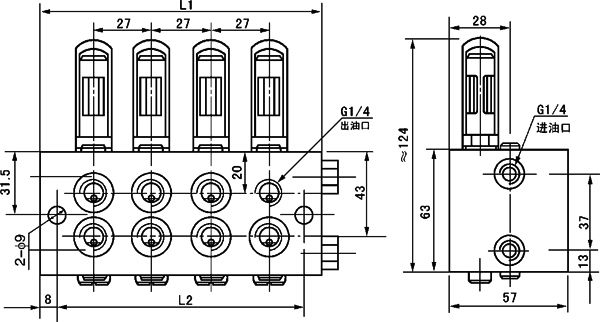

四、外形尺寸
型 號 |
VSKV2-KR |
VSKV4-KR |
VSKV6-KR |
VSKV8-KR |
L1 |
52 |
80 |
108 |
136 |
L2 |
36 |
64 |
92 |
120 |
五、訂貨須知
分配器安裝使用環境溫度在-10～80℃以外的必須在訂貨合同中注明。以便供貨時提供耐低、高溫油封。
|
