一、概述
SSPQ-P1.15(VSN-KR)系列雙線分配器適用于分稱壓力為40MPa的干油或稀油雙線式集中潤滑系統中，符合JB/ZQ4704標準。
二、技術參數
|
型 號
|
原型號
|
公稱壓力
MPa
|
啟動壓力
MPa
|
出油口數
|
每口每次給油量
mL
|
損失量
mL
|
重量
kg
|
|
max
|
min
|
|
2SSPQ-P1.15
|
VSN2-KR
|
40
|
≤1.8
|
2
|
1.15
|
0.35
|
0.17
|
1.2
|
|
4SSPQ-P1.15
|
VSN4-KR
|
4
|
1.7
|
|
6SSPQ-P1.15
|
VSN6-KR
|
+
|
2.2
|
|
8SSPQ-P1.15
|
VSN8-KR
|
8
|
2.7
|
注：1、工作環境溫度-20～+80℃。 2、適用介質為錐入度不小于265（25℃，150g)1/10mm的潤滑脂。

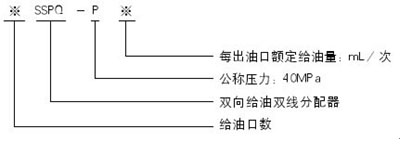

三、型號說明
 |
*SSPQ-P1.15系列雙線分配器為雙向出油形式，即上下面均有出油口，
活塞正反向動作，分別從上面和下面的出口排出。
|

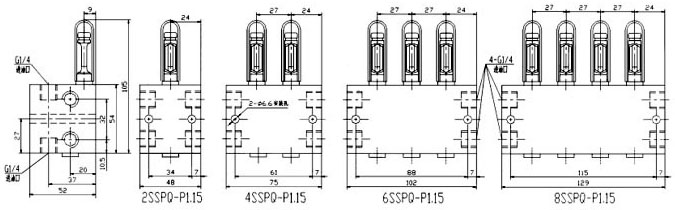

四、外形尺寸
五、工作原理
1、必須在規定的環境下使用規定的介質。
2、在灰塵大、潮濕、環境惡劣的場合下使用應配防護罩。
3、給油量的調整應在指示桿縮回去的狀態下進行，調整完畢后將鎖緊螺絲擰緊。
4、在分配器上下對應出油口間設有合二為一的出油結構，易改奇數出油，使用時只需將孔內的螺釘擰出，把上或下不用的那個出口用G1/4螺封堵即可。
5、與分配器安裝的面應光滑平整，安裝螺栓不宜擰得過緊，以免影響正常工作。
|
