一、概述

　　YXQ-II型油流信號器用于稀油潤滑系統。通過它可直觀地觀察到油流大小,并可通過其發訊裝置發出油量不足或 斷流信號，從而實現遠距離監視或控制，適用介質為粘度等級 N22～N460 的潤滑油。
　　通徑 DN10～DN50 為螺紋連接，DN80 為法蘭連接。
　　公稱壓力為 0.4MPa

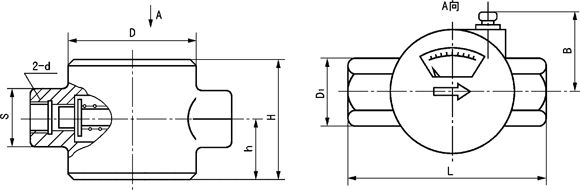

二、技術參數及外形尺寸

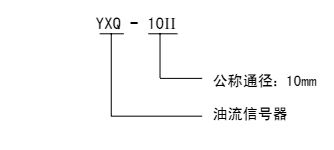

三、型號說明

四、電器參數

	DN10～50、80
開關型式	交流二線制90～250V	直流二線制10～30V	直流三線制6～30V(NPN型)	直流三線制6～30V(PNP型)
應用場合	帶動交流線圈、交流信號燈等	帶動直流線圈、直流信號燈等	輸入PLC(輸入模塊為NPN型)	輸入PLC(輸入模塊為PNP型)
輸出形式	常開	常開	常開	常開
輸出電流	3～200mA	5～50mA	0～200mA	0～200mA
漏電流	1r≤3mA	1r≤1mA	1r≤0.5mA	1r≤0.5mA
開關壓降	Ud≤4V	Ud≤4V	Ud≤0.1Vcc	Ud≤0.1Vcc
接線圖

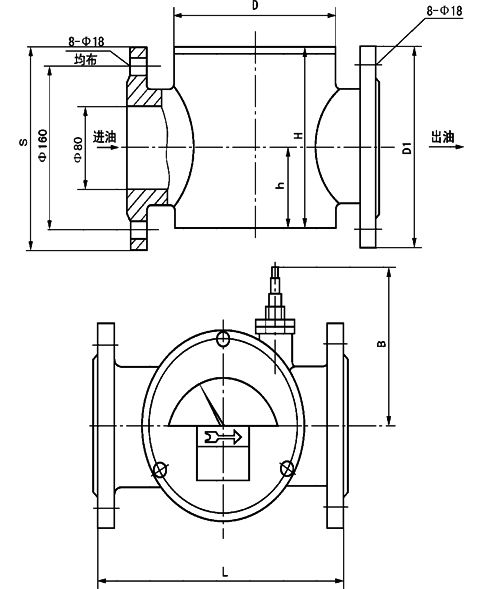

YXQ-80 Ⅱ外形尺寸

五、注意事項
　　1、油流方向必須與油流信號器指示方向一致；
　　2、開關必須通過負載后接至電源，如直接接至電源將造成開關擊穿損壞。
　　3、開關輸出如果需要常閉形式或輸出電流有特殊要求應有定貨時注時，用戶在訂貨時如不注明接近開關型式，則 配置 PNP 型直流三線制接近開關。
　　4、選型時必須根據電器參數表中的應用場合選型。

六、接近開關輸出形式
　　a、直流三線型 10-30VDC。其靜消耗〈5mA，輸出電流≤ 200mA，輸出壓降≤ 1.5VDC，響應頻率 ≤ 300Hz。
　　b、直流二線型 10-30VDC。其靜消耗〈1mA，輸出電流≤ 100mA，輸出壓降≤ 5VDC，響應頻率≤ 300Hz。
　　c、交流二線型 90-250VAC。其靜消耗〈2mA，輸出電流≤ 300mA，輸出壓降≤ 8VAC，響應頻率≤ 30Hz。


七、注意事項說明
　　1.只有當系統斷流或者說是油液接而不斷地通過油流信號器，才能使發訊裝置能正確地發出信號，否則不能實現 發信功能。
　　2.安裝油流信號器應看清其油流方向，并且水平放置，不能垂直安裝，更不能倒置。
　　3.相對應的連接外螺紋長度不能大于本信號器體的內螺紋長度，一般不得超過 16mm，以防外接螺紋與信號器體閥 芯發生頂撞，從面影響使用效果。
　　4.關于指針零位概念作一說明：這就是說系統內不存在壓力（或者說是完全卸負）的情況下，指針回復趨于零，當系統（油流信號器進口的前端）存在一定的壓力，甚至是很小值，那么指針有一定的讀數，這一點，務請用戶引起 理解！
