一、概述
AQF安全閥適用于工作壓力為0.5MPa和0.8MPa的稀油潤滑系統，調定溢流壓力后使系統的壓力不致超載，從而保證系統工作的安全，適用工作介質的粘度等級為N22～N460，小通徑（DN≤40）用調節螺栓調整壓力，較大通徑（DN50～100）者用手輪調整壓力。
二、技術參數及外形尺寸
|
型 號
|
公稱通徑DN
|
公稱壓力MPa
|
工作壓力MPa
|
d
|
H
|
H1
|
A
|
法蘭尺寸
|
D3
|
重量
kg
|
|
D
|
D1
|
D2
|
b
|
n
|
|
AQF-E20/0.5
|
20
|
0.8
|
0.2-0.5
|
G3/4
|
140
|
56
|
35.5
|
-
|
-
|
-
|
-
|
-
|
45
|
1.2
|
|
AQF-E20/0.8
|
0.4-0.8
|
|
AQF-E25/0.5
|
25
|
0.2-0.5
|
G1
|
165
|
70
|
40
|
-
|
-
|
-
|
-
|
-
|
50
|
1.6
|
|
AQF-E25/0.8
|
0.4-0.8
|
|
AQF-E32/0.5
|
32
|
0.2-0.5
|
G11/4
|
194
|
88
|
48
|
-
|
-
|
-
|
-
|
-
|
60
|
2.8
|
|
AQF-E32/0.8
|
0.4-0.8
|
|
AQF-E40/0.5
|
40
|
0.2-0.5
|
G11/2
|
194
|
88
|
52
|
-
|
-
|
-
|
-
|
-
|
60
|
2.6
|
|
AQF-E40/0.8
|
0.4-0.8
|
|
AQF-E50/0.8
|
50
|
0.2-0.8
|
-
|
420
|
110
|
110
|
165
|
125
|
100
|
18
|
4
|
-
|
15
|
|
AQF-E80/0.8
|
80
|
-
|
485
|
125
|
125
|
200
|
160
|
135
|
18
|
8
|
-
|
23
|
|
AQF-E100/0.8
|
100
|
-
|
540
|
155
|
135
|
220
|
180
|
155
|
18
|
8
|
-
|
31
|
注：法蘭連接尺寸按 JB/T81-94《凸面板式平焊鋼制管法蘭》中 PN=1.6MPa 的規定。

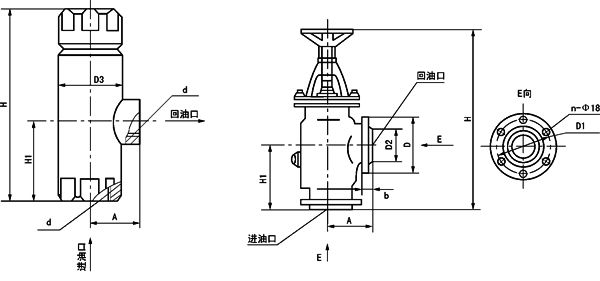

圖① DN=20-40mm 圖② DN=50-100mm

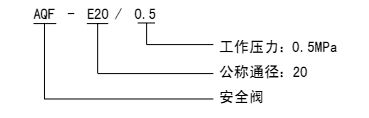

三、型號說明
四、使用說明
手輪調壓式安全閥與系統管路連接時必須垂直安裝，且回油管路標高不得高于回油口法蘭中心。 |
