一、概述
　　稀油站是稀油循環系統的心臟，用來將潤滑油液強制地壓送到機器的摩擦部位。在相對運動的機器零件間形成油膜，減少零件的摩擦、磨損，同時對摩擦部位進行沖洗，并帶走摩擦產生的熱量，保證機器正常運轉，延長機器使用壽命。
　　稀油站由油站、儀表盤和電氣控制箱三部分組成。
　　它主要適用于冶金、礦山、鍛壓、電力、化工、輕工、水泥、港口等機械設備的稀油循環潤滑系統中，通常安裝在機器附近的地下油庫或地坑中。
　　稀油站工作介質粘度等級為N22～N320的工業潤滑油，公稱壓力為0.4MPa，過濾精度0.08～0.12mm；冷卻水溫≤28℃；冷卻水壓力0.2～0.3MPa；冷卻器進油溫度為50℃，溫降7～8℃；使用蒸汽加熱時蒸汽壓力為0.2～0.4MPa。

二、技術參數

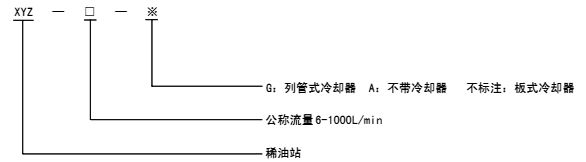

三、型號說明

四、工作原理

　　工作時，油液由齒輪泵從油箱吸出，經單向閥、雙筒網式油濾器、列管式油冷卻器，被直接送到設備的潤滑點。油站的最高供油壓力為0.4MPa，最低供油壓力為0.1MPa，根據潤滑點的要求，通過調節安全閥確定使用壓力，當油站的工作壓力超過安全閥的調定壓力時，安全閥將自動打開，多余的油液即流回油箱。正常工作時，油泵一臺工作、一臺備用。有時設備耗油量由于某種原因需要增加時，則系統壓力下降，當降到調定值時，通過壓力控制器調節，備用泵自動開啟，與工作泵一起工作，直到壓力正常時，備用泵自動停止。若油壓繼續下降到另一調定值時，則通過另一壓力控制器調節，發出事故警報。
　　雙筒網片式油濾器的一組過濾濾芯工作，一組過濾濾芯備用，在進出口處接有雙針雙管壓力表，當壓差超過0.05MPa(≥250L/min稀油站為0.05～0.1MPa)，人工切換到備用濾芯工作，取出原工作濾芯，清洗或更換濾片。
　　油箱裝有電接點溫度計,根據供油溫度要求,調定最高和最低兩個界限。在低溫時,信號燈亮,人工開啟加熱器進行加熱,當油溫升至高點時,自動切斷加熱器,停止加熱；供油口溫度高時，報警并開冷卻器。
　　≥250L/min稀油站，采用蒸汽加熱油箱中的潤滑油，儀表盤尚多一檢測冷卻器進出水管壓差的儀表，其主要部件均另外裝于基礎上；而≤125L/min稀油站的全部部件都裝在油箱上，為整體式結構。

五、結構特點
　　1）設有備用油泵，可保證向潤滑點連續供油。
　　2）過濾器放在冷卻器之前，可提高過濾和通過能力；更適合較高粘度的潤滑介質。
　　3）采用雙筒式過濾器，可不停車進行濾芯的清洗和更換。
　　4）采用列管式油冷卻器，冷卻效果好，阻力小，便于維修。
　　5）回油設有磁網過濾，可吸附清除油液中鐵質微粒，保證油液清潔度及提高潤滑部件壽命。
　　6）配有儀表盤和電控箱，觀察運行參數方便，可實現自動控制和事故報警。

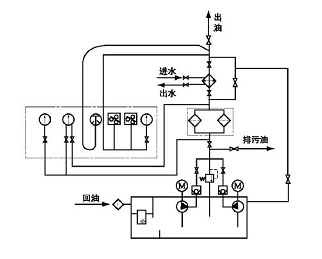

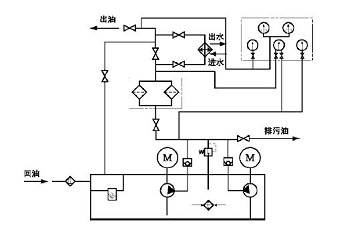

六、原理圖

●XYZ-6G～10G

●XYZ-16～125、XYZ-16G～125G

●XYZ-250～1000、XYZ-250G～1000G、XYZ-250A～1000A

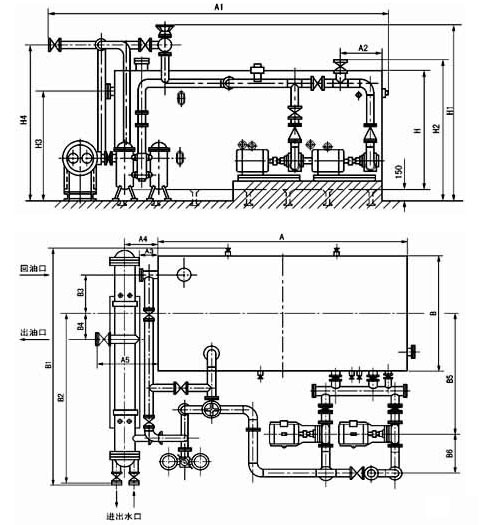

七、外形尺寸

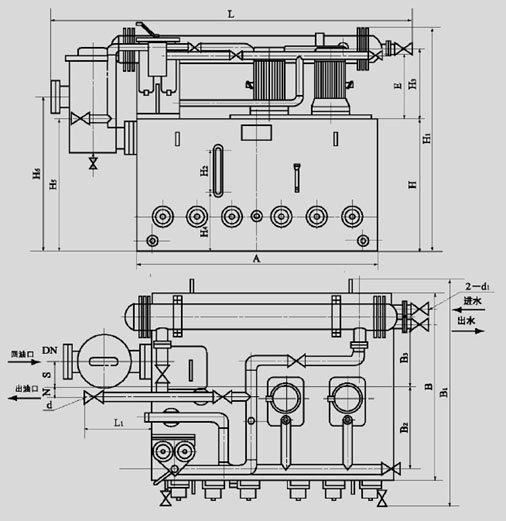

XYZ-6G～125G稀油站外形圖及尺寸表

(續上表)
