一、概述
YCK-P5型（原SG-A型）壓差開關適用于公稱壓力為40MPa的雙線式集中潤滑系統中，控制換向閥或監視潤滑系統，利用兩條管道的壓差來發出電訊號，當壓差達到5MPa時，發出信號以控制換向閥換向或監視潤滑系統。它一般安裝在終端式雙線集中潤滑系統兩條主管道的最末端。
二、技術參數
|
型 號
|
公稱壓力
MPa
|
發訊壓差
MPa
|
發訊油量
mL
|
開關******電壓
V
|
開關******電流
A
|
重量
kg
|
|
YCK-P5
|
40(P)
|
5
|
0.7
|
-500
|
15
|
3
|
使用介質為錐入度不低于 220（25℃，150g）1/10mm 的潤滑脂（NLG10#～3#）的潤滑脂和粘度等級大于 N68 的潤滑油，工作環境溫度為 -20℃～80℃。
三、型號說明

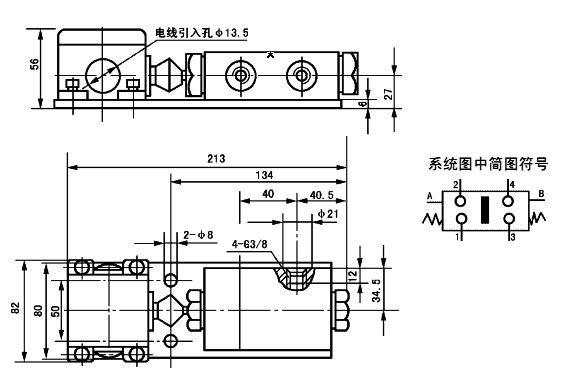

四、外形尺寸
五、工作原理
壓差開關的閥體和行程開關組裝在一塊底板上。潤滑脂在壓力的作用下從主管道 B 進入壓差開關閥體活塞的右腔， 主管道 A 卸荷。一旦兩條主管道的壓差達到 5MPa 時，活塞克服左腔內彈簧力向左移動，并推動行程開關，使觸點 1 和 2 閉合，發出脈沖訊號至系統電控箱，責令換向閥換向，這時主管道 A 受壓，B 卸荷，活塞在二端腔內彈簧的作用下對 中，行程開關觸點 1 和 2 斷開，觸橋處中位。系統開始第二周期工作，一旦主管道 A 和 B 間壓差又達到 5MPa 時，活塞向右移動，行程開關觸點 3 和 4 閉合，脈沖訊號再次使系統中的換向閥換向，開始下次循環工作。（見右上圖）
六、使用說明
1、壓差開關應安裝在通風、干燥、便于觀察，且周圍無運動機構干涉的部位。
2、壓差開關安裝在終端式雙線集中潤滑系統主管道末端，后面須再裝一個雙線分配器，以防壓差開關中的潤滑脂 老化，變質、干枯而影響靈敏性。
3、行程開關接線后應將觸橋調至中位并緊固螺釘。 |
