一、概述
本標準適用于油氣潤滑系統中對油氣流進行分配的油氣分配器，AJS型用于油氣流的預分配，JS型用于到潤滑點的油氣流分配。
二、技術參數
1 基本參數應符合表1的規定
表1
|
型 號
|
空氣壓力 MPa
|
油氣出口數
|
油氣進口
管子外徑mm
|
油氣出口管子外徑 mm
|
|
JS
|
0.3～0.6
|
2，3，4，5，6，7，8
|
8，10
|
6
|
|
AJS
|
2，3，4，5，6
|
12，14，18
|
8，10
|

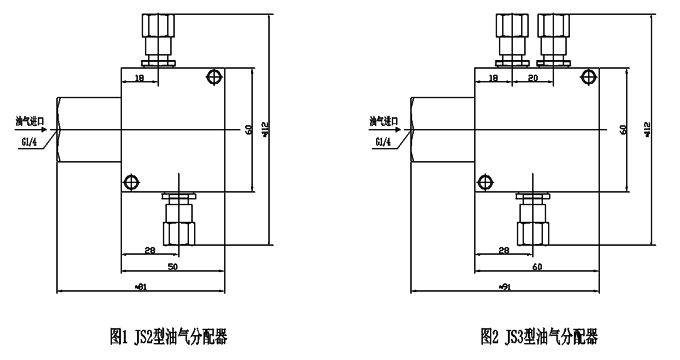

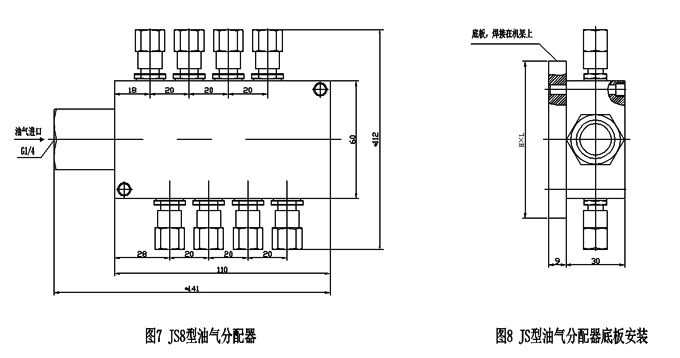

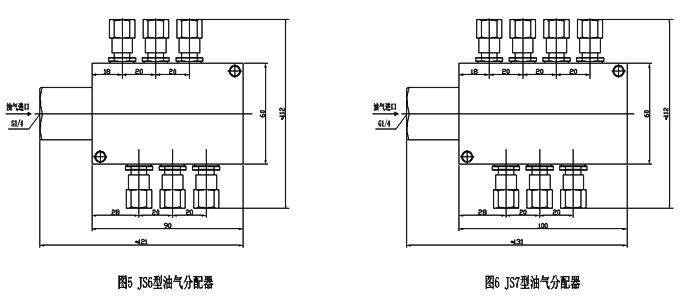

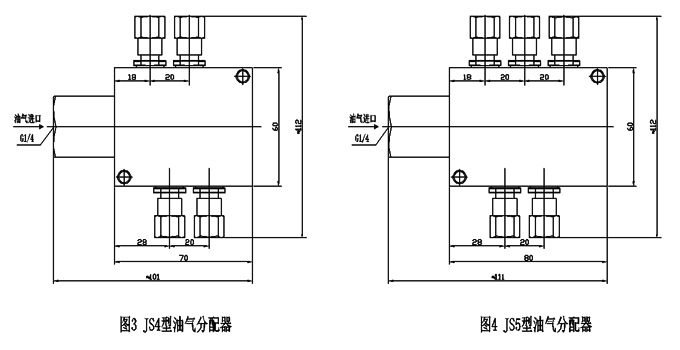

2 JS型油氣分配器的型式與尺寸應符合圖1～圖8和表2的規定。

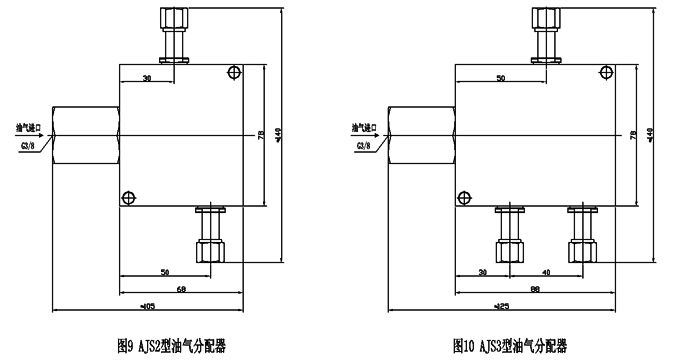

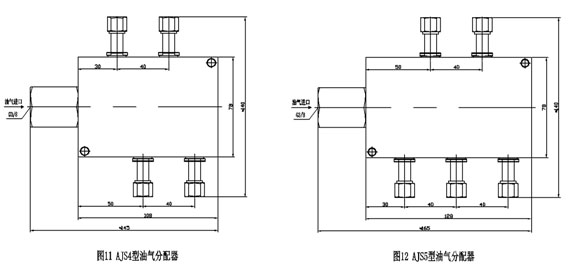

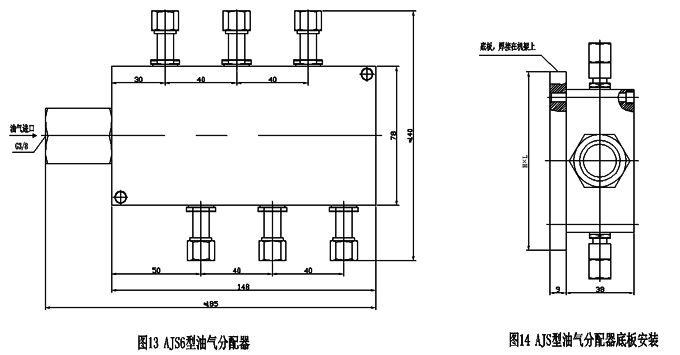

AJS型油氣分配器的型式與尺寸應符合圖9～圖14以及表3的規定。
注：圖1～圖7為拆除底板的圖。
表2
|
型 號
|
H
|
L
|
型 號
|
H
|
L
|
|
JS2
|
80
|
56
|
JS6
|
80
|
96
|
|
JS3
|
66
|
JS7
|
106
|
|
JS4
|
76
|
JS8
|
116
|
|
JS5
|
86
|
|
|
.jpg)
注：圖9～圖13為拆除底板的圖。
表3
|
型 號
|
H
|
L
|
型 號
|
H
|
L
|
|
AJS2
|
100
|
74
|
AJS5
|
100
|
134
|
|
AJS3
|
94
|
AJS6
|
154
|
|
AJS4
|
114
|
|
|
三、標記

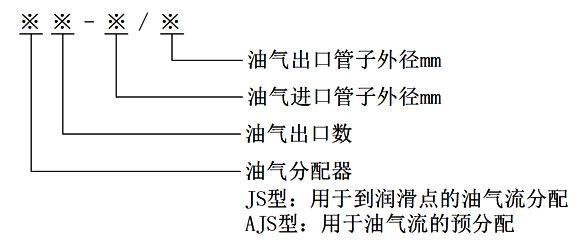

1.標記方法
2.標記示例
示例1：用于到潤滑點的油氣流分配的油氣出口數6個，進口管子外徑10mm，出口管子外徑6mm的油氣分配器：
JS6-10/6 油氣分配器 JB/ZQ4749-2006
示例2：用于油氣流的預分配的油氣出口數4個，進口管子外徑14mm，出口管子外徑10mm的油氣分配器：
AJS4-14/10 油氣分配器 JB/ZQ4749-2006 |
